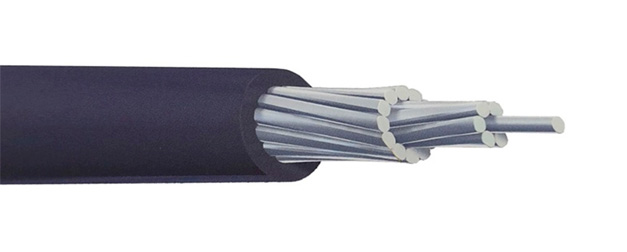

알루미늄 피복강심 가교폴리에틸렌 절연전선 (ACSR/AW-OC)
Aluminum Conductor Aluminum - Clad Steel Reinforced XLPE Insulated Wire
용도
고압 및 특별고압 가공 전선로에서 사용하는 절연전선이며,
특히 중심선이 알루미늄 피복 강심으로 구성되어 내구성이 강합니다.
주로 가공배전선로에서 사용됩니다.
적용규격
한국전력공사 규격
| 등급 | 공칭 단면적 (㎟) |
도체 | 최소 절연 저항 (㏁·㎞) |
절연 두께 (㎜) |
완성품 외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (㎸/1min) |
도체 인장 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AI 소선수/형상 (No.) |
강선 소선수/지름 (No./㎜) |
외경 (㎜) |
||||||||||
| 6.6㎸ | 32 | 6/SB | 1/2.6 | 7.2 | 1500 | 2.0 | 11.2 | 0.877 | 12 | 1090 | 180 | 600 |
| 58 | 6/SB | 1/3.5 | 9.7 | 1500 | 2.5 | 14.7 | 0.484 | 12 | 1900 | 315 | 600 | |
| 95 | 6/SB | 1/3.5 | 12.0 | 1000 | 2.5 | 17.0 | 0.302 | 12 | 2360 | 445 | 600 | |
| 22.9㎸ | 32 | 6/SB | 1/2.6 | 7.2 | 2000 | 3.0 | 13.2 | 0.877 | 25 | 1090 | 210 | 600 |
| 58 | 6/SB | 1/3.5 | 9.7 | 1500 | 3.0 | 15.7 | 0.484 | 25 | 1900 | 330 | 600 | |
| 95 | 6/SB | 1/3.5 | 12.0 | 1500 | 3.5 | 19.0 | 0.302 | 25 | 2360 | 530 | 600 | |
| 160 | 18/SB | 1/3.2 | 15.4 | 1500 | 4.0 | 23.4 | 0.183 | 25 | 3080 | 730 | 600 | |
| 240 | 18/SB | 1/4.0 | 18.9 | 1000 | 4.0 | 27.0 | 0.123 | 25 | 4500 | 1040 | 600 | |

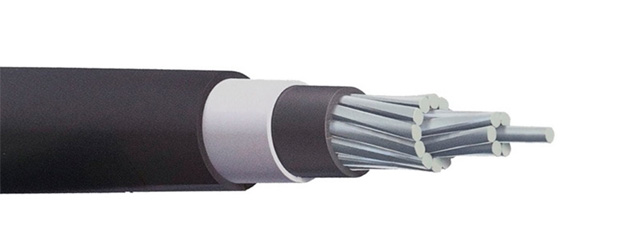

트리억제형 수밀 알루미늄 피복강심 알루미늄 절연전선 (ACSR/AW-TR/OC)
Tree Retardant XLPE Insulated Wire
용도
특고압 가공배전선로에 사용하는 단심의 트래킹 억제형 수밀
알루미늄 피복강심 알루미늄 절언전선으로 내구성이 매우 강합니다. 주로 해안지역, 공업지역 및 산간지역에서 사용됩니다.
적용규격
한국전력공사 규격
| 등급 | 공칭 단면적 (㎟) |
도체 | 최소 절연 저항 (㏁·㎞) |
절연 두께 (㎜) |
완성품 외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (㎸/1min) |
도체 인장 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AI 소선수/형상 (No.) |
강선 소선수/지름 (No./㎜) |
외경 (㎜) |
||||||||||
| 22.9㎸ | 58 | 6/SB | 1/3.5 | 9.7 | 0.6 | 1.2 | 15.7 | 0.484 | 25 | 1900 | 360 | 600 |
| 95 | 6/SB | 1/3.5 | 12.0 | 0.6 | 1.4 | 19.0 | 0.302 | 25 | 2360 | 520 | 600 | |
| 160 | 18/SB | 1/3.2 | 15.4 | 0.6 | 1.7 | 23.4 | 0.183 | 25 | 3080 | 750 | 600 | |
| 240 | 18/SB | 1/4.0 | 18.9 | 0.6 | 1.7 | 27.0 | 0.123 | 25 | 4500 | 1040 | 600 | |

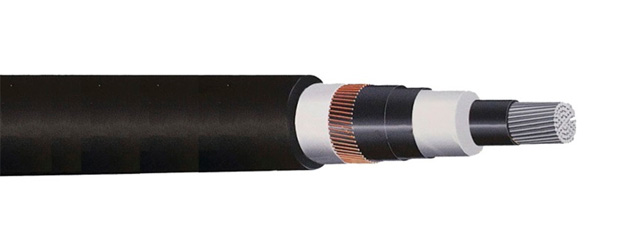

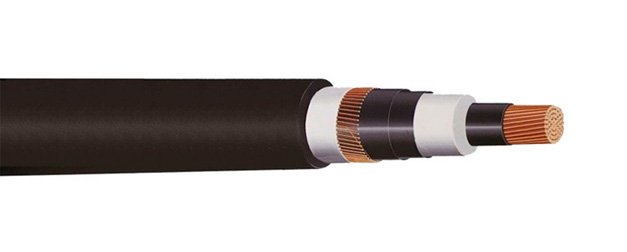

22.9㎸ 동심중성선 수밀형 난연 전력케이블 (FR CNCO-W)
22.9㎸ XLPE Insulated, Concentric Neutral Wire Shilded, Low Smoke Zero Halogen(HFPO) Sheathed, Water-proof Type Power Cable
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의
3상 4선식 배전선로에 사용되고 있습니다. 우수한 수분침투 차단
성능이 있으며, 우수한 난연성능을 자랑함으로 전력구, 공동구,
변전소 구내, 빌딩 등의 난연화가 필요한 장소에 적합합니다.
적용규격
한전규격 또는 유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
||
|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
|||||
| 38 | 원형 압축 연선 | 7.3 | 6.6 | 3.0 | 34 | 0.481 | 3500 |
| 60 | 원형 압축 연선 | 9.3 | 6.6 | 3.0 | 36 | 0.305 | 3000 |
| 100 | 원형 압축 연선 | 12.0 | 6.6 | 3.0 | 40 | 0.183 | 2500 |
| 150 | 원형 압축 연선 | 14.7 | 6.6 | 3.0 | 43 | 0.122 | 2000 |
| 200 | 원형 압축 연선 | 17.0 | 6.6 | 3.0 | 45 | 0.0915 | 2000 |
| 250 | 원형 압축 연선 | 19.0 | 6.6 | 3.0 | 51 | 0.0568 | 2000 |
| 325 | 원형 압축 연선 | 21.7 | 6.6 | 3.0 | 51 | 0.0568 | 2000 |
| 400 | 원형 압축 연선 | 24.1 | 6.6 | 3.0 | 54 | 0.0462 | 1500 |
| 500 | 원형 압축 연선 | 26.9 | 6.6 | 3.0 | 57 | 0.0369 | 1500 |
| 600 | 원형 압축 연선 | 29.5 | 6.6 | 4.0 | 61 | 0.0308 | 1500 |
22.9㎸ 수트리 억제 난연 알루미늄 전력케이블 (FR CNCO-W/AL)
22.9㎸ Concentric Neutral Type Water Tree Retardant XLPE Insulated Halogen free Polyolefin(HEPO) Jacketed Water-proof Power Aluminum Cable
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의
3상 4선식 배전선로에 사용되고 있습니다. 우수한 수분침투 차단
성능이 있으며, 우수한 난연성능을 자랑함으로 전력구, 공동구,
변전소 구내, 빌딩 등의 난연화가 필요한 장소에 적합합니다.
적용규격
한전규격 또는 유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
||
|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
|||||
| 95 | C.C | 11.4 | 6.8 | 1.5 | 34.6 | 0.320 | 3000 |
| 240 | C.C | 18.3 | 6.8 | 1.5 | 43.8 | 0.125 | 2000 |
| 420 | C.C | 23.2 | 6.8 | 2.4 | 50.7 | 0.0778 | 2000 |

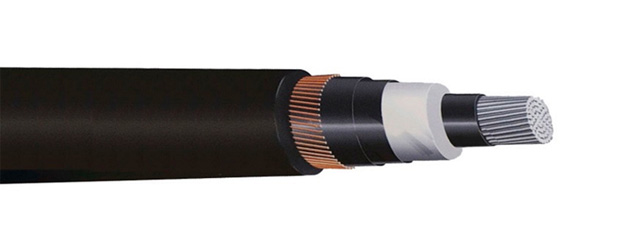

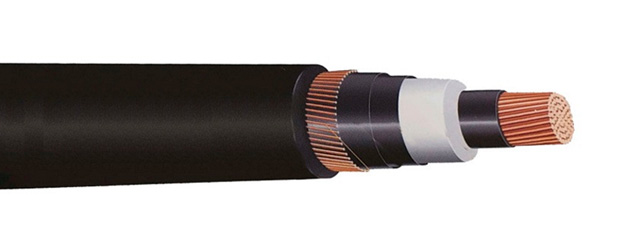

22.9㎸ 수트리 억제 충실 전력케이블 (TR CNCE-W)
22.9㎸ Concentric Neutral Type Water Tree Retardant XLPE Insulated Extruded-to-Fill Polyethylene Jacketed Water-proof Power Cable
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의
3상 4선식 배전선로에 사용되고 있습니다. 수분침투 차단 성능이
뛰어나 수분에 접촉되는 장소에 적합합니다.
적용규격
한전규격 또는 유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
절연층 외경 (㎜) |
||
|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
||||||
| 60 | 원형 압축 연선 | 9.3 | 6.80 | 1.5 | 35 | 0.305 | 3000 | 최대 22.34 최소 24.63 |
| 200 | 원형 압축 연선 | 17.0 | 6.80 | 1.5 | 45 | 0.0915 | 2000 | 최대 30.26 최소 32.61 |
| 325 | 원형 압축 연선 | 21.7 | 6.80 | 2.4 | 53 | 0.0568 | 2000 | 최대 35.16 최소 37.56 |
| 600 | 원형 압축 연선 | 29.5 | 6.80 | 2.4 | 62 | 0.0308 | 1500 | 최대 43.16 최소 45.61 |
22.9㎸ 수트리 억제 충실 알루미늄 전력케이블 (TR CNCE-W/AL)
22.9㎸ Concentric Neutral Type Water Tree Retardant XLPE Insulated Extruded-to-Fill Polyethylene Jacketed Water-proof Power Aluminum Cable
용도
산업 및 상업적 용도의 중성선이며, 직접접지 또는 다중접지의
3상 4선식 배전선로에 사용되고 있습니다.수분침투 차단 성능이
뛰어납니다.
적용규격
한전규격 또는 유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
절연층 외경 (㎜) |
||
|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
구성모양 | 외경 (㎜) |
||||||
| 95 | 원형 압축 연선 | 11.4 | 6.80 | 1.5 | 34.6 | 0.320 | 3000 | 26.24 |
| 240 | 원형 압축 연선 | 18.3 | 6.80 | 1.5 | 43.8 | 0.125 | 2000 | 33.92 |
| 400 | 원형 압축 연선 | 23.2 | 6.80 | 2.4 | 50.7 | 0.0778 | 2000 | 38.07 |

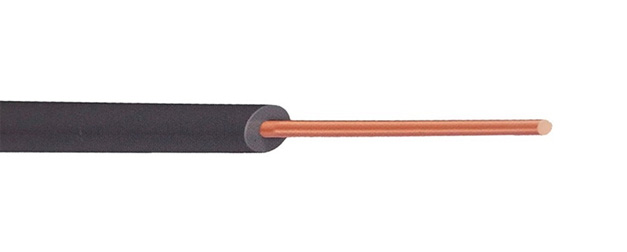

22.9㎸ 특고압 인하용 절연전선 (Sol - P.D.C)
22.9㎸ Drop Wire for Pole Transformer
용도
22.9㎸ 고압 인하용 XLPE 절연케이블로, SOL-PDC 솔피디씨 OC
5MM 허용전류(115A)입니다.
고압 및 특고압 가공선 선로에서
주상 변압기의 1차 측에 연결하는데 사용하는 전선입니다.
적용규격
한전규격 또는 유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
최소 절연 저항 (㏁·㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
|||||||
| - | 2.0 | 2.0 | 3.0 | - | 8.0 | 5.65 | 12000 | 2500 | 300 |
| - | 2.6 | 2.6 | 3.0 | - | 8.6 | 3.35 | 12000 | 2500 | 300 |
| - | 3.2 | 3.2 | 3.0 | - | 9.2 | 2.21 | 12000 | 2500 | 300 |
| - | 5.0 | 5.0 | 4.0 | - | 13.0 | 0.905 | 25000 | 4000 | 300 |
| 5.5 | 7/0.7 | 3.0 | 3.0 | - | 9.0 | 3.33 | 12000 | 4000 | 300 |
| 8 | 7/1.2 | 3.6 | 3.0 | - | 9.6 | 2.31 | 12000 | 2500 | 300 |
| 14 | 7/1.6 | 4.8 | 3.0 | - | 11.0 | 1.30 | 12000 | 2500 | 300 |
| 22 | 7/22.0 | 6.0 | 3.0 | - | 12.0 | 0.824 | 12000 | 2500 | 300 |
| 30 | 7/2.3 | 6.9 | 3.0 | - | 13.0 | 0.623 | 12000 | 2500 | 300 |

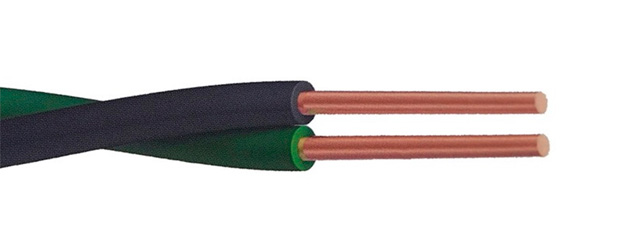

인입용 비닐절연전선 (DV)
PVC Insulated Drop Service Wire
용도
주로 AC 600V 이하의 가공인입선으로 사용됩니다. PVC로 피복한 절연전선으로 내후성 및 내구성이 매우 우수하며 화재 또는 감전 사고 없이 오랫동안 안전하게 사용할 수 있습니다.
적용규격
유진테크노 표준규격
2개연 Duplex (DV-2R) KS C : 3315
| 도체 | 절연체 두께 (㎜) |
완성외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
절연 저항 (㏁·㎞) |
최소 인중 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
도체 상호간 (공중) |
도체 대지간 (수중) |
20℃ | 60℃ | ||||||
| - | 2.0 | 2.0 | 0.8 | 7.2 | 5.89 | 3.0 | 1.5 | 50 | 0.15 | 127 | 75 | 300 |
| - | 2.6 | 2.6 | 1.0 | 9.2 | 3.48 | 3.0 | 1.5 | 50 | 0.15 | 211 | 125 | 200 |
| - | 3.2 | 3.2 | 1.2 | 11.5 | 2.30 | 3.0 | 1.5 | 50 | 0.15 | 326 | 190 | 200 |
| 8 | 7/1.2 | 3.6 | 1.2 | 12.0 | 2.46 | 3.0 | 1.5 | 50 | 0.15 | 326 | 205 | 300 |
| 14 | 7/1.6 | 4.8 | 1.4 | 15.5 | 1.38 | 3.0 | 1.5 | 40 | 0.1 | 574 | 340 | 300 |
| 22 | 7/2.0 | 6.0 | 1.6 | 18.5 | 0.832 | 4.0 | 1.5 | 40 | 0.1 | 418 | 525 | 300 |
| *30 | 7/2.3 | 6.9 | 1.6 | 21.0 | 0.623 | 4.0 | 1.5 | 40 | 0.1 | 570 | 680 | 300 |
| 38 | 7/2.6 | 7.8 | 1.8 | 23.0 | 0.492 | 4.0 | 1.5 | 40 | 0.1 | 722 | 860 | 300 |
| *50 | 19/1.8 | 9.0 | 1.8 | 26.0 | 0.382 | 4.0 | 1.5 | 30 | 0.1 | 900 | 1100 | 300 |
3개연 Triplex (DV-3R)
| 도체 | 절연체 두께 (㎜) |
완성외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
절연 저항 (㏁·㎞) |
최소 인중 하중 (㎏f) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
도체 상호간 (공중) |
도체 대지간 (수중) |
20℃ | 60℃ | ||||||
| - | 2.0 | 2.0 | 0.8 | 7.8 | 5.89 | 3.0 | 1.5 | 55 | 0.2 | 127 | 115 | 300 |
| - | 2.6 | 2.6 | 1.0 | 9.9 | 3.48 | 3.0 | 1.5 | 55 | 0.2 | 211 | 190 | 200 |
| - | 3.2 | 3.2 | 1.2 | 12.5 | 2.30 | 3.0 | 1.5 | 55 | 0.2 | 316 | 285 | 200 |
| 8 | 7/1.2 | 3.6 | 1.2 | 13.0 | 2.46 | 3.0 | 1.5 | 55 | 0.2 | 326 | 310 | 300 |
| 14 | 7/1.6 | 4.8 | 1.4 | 16.5 | 1.38 | 3.0 | 2.0 | 45 | 0.15 | 574 | 510 | 300 |
| 22 | 7/2.0 | 6.0 | 1.6 | 20.0 | 0.832 | 4.0 | 2.0 | 45 | 0.15 | 418 | 785 | 300 |
| *30 | 7/2.3 | 6.9 | 1.6 | 22.0 | 0.623 | 4.0 | 2.0 | 45 | 0.15 | 570 | 1025 | 300 |
| 38 | 7/2.6 | 7.8 | 1.8 | 25.0 | 0.492 | 4.0 | 2.0 | 45 | 0.15 | 722 | 1290 | 300 |
| *50 | 19/1.8 | 9.0 | 1.8 | 28.0 | 0.382 | 4.0 | 2.0 | 35 | 0.15 | 900 | 1650 | 300 |

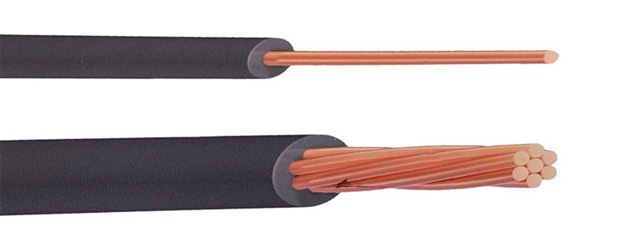

450/750V 일반용 단심 비닐절연전선 (IV)
450/750V Insulated Wire
용도
정격전압 450/750V 이하의 고정 배선용으로 사용되며 내후성, 내구성이 양호한 만큼 매우 널리 보급이 되어있습니다. IV 전선은 스위치나 콘센트 배선에 주로 사용됩니다.
적용규격
유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
완성외경 (상한값) (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
최소 절연 저항 (㏁·㎞) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
||
|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
소선수/소선경 (No./㎜) |
외경 (㎜) |
|||||||
| 1.5 | 1/1.38 | 1.38 | 0.7 | 3.2 | 12.1 | 2500 | 0.011 | 24 | 300 |
| 7/0.53 | 1.59 | 0.7 | 3.3 | 12.1 | 2500 | 0.010 | 25 | 300 | |
| 2.5 | 1/1.78 | 1.78 | 0.8 | 3.9 | 7.41 | 250 | 0.010 | 34 | 300 |
| 7/0.67 | 2.01 | 0.8 | 4.0 | 7.41 | 2500 | 0.009 | 35 | 300 | |
| 4 | 1/2.25 | 2.25 | 0.8 | 4.4 | 4.61 | 2500 | 0.0085 | 50 | 300 |
| 7/0.82 | 2.55 | 0.8 | 4.6 | 4.61 | 2500 | 0.0077 | 55 | 300 | |
| 6 | 1/2.76 | 2.76 | 0.8 | 5.0 | 3.08 | 2500 | 0.0070 | 70 | 300 |
| 7/1.04 | 3.12 | 0.8 | 5.2 | 3.08 | 2500 | 0.0065 | 75 | 300 | |
| 10 | 1/3.57 | 3.57 | 1.0 | 6.4 | 1.83 | 2500 | 0.0070 | 115 | 300 |
| 7/1.35 | 4.05 | 1.0 | 6.7 | 1.83 | 2500 | 0.0065 | 120 | 300 | |
| 16 | 원형 압축 연선 | 4.7 | 1.0 | 7.8 | 1.15 | 2500 | 0.0050 | 170 | 300 |
| 25 | 원형 압축 연선 | 5.9 | 1.2 | 9.7 | 0.727 | 2500 | 0.0050 | 270 | 300 |
| 35 | 원형 압축 연선 | 6.9 | 1.2 | 10.9 | 0.524 | 2500 | 0.0043 | 370 | 300 |
| 50 | 원형 압축 연선 | 8.1 | 1.4 | 12.8 | 0.387 | 2500 | 0.0043 | 510 | - |
| 70 | 원형 압축 연선 | 9.8 | 1.4 | 14.6 | 0.268 | 2500 | 0.0035 | 685 | - |
| 95 | 원형 압축 연선 | 11.5 | 1.6 | 17.1 | 0.193 | 2500 | 0.0035 | 935 | - |
| 120 | 원형 압축 연선 | 12.9 | 1.6 | 18.8 | 0.153 | 2500 | 0.0032 | 1170 | - |
| 150 | 원형 압축 연선 | 14.4 | 1.8 | 20.9 | 0.124 | 2500 | 0.0032 | 1450 | - |
| 185 | 원형 압축 연선 | 15.9 | 2.0 | 23.3 | 0.0991 | 2500 | 0.0032 | 1820 | - |
| 240 | 원형 압축 연선 | 18.3 | 2.2 | 26.6 | 0.0754 | 2500 | 0.0032 | 2305 | - |
| 300 | 원형 압축 연선 | 20.5 | 2.4 | 29.6 | 0.0601 | 2500 | 0.0030 | 2925 | - |
| 400 | 원형 압축 연선 | 23.2 | 2.6 | 33.2 | 0.0470 | 2500 | 0.0028 | 3820 | - |

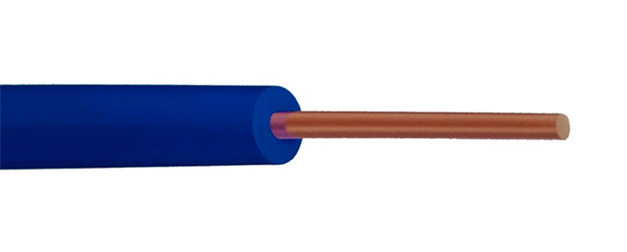

300/500V 기기배선용 단심 비닐절연전선 : 90℃ (HIV)
300/500V Heat-Resistant PVC Insulated Wire
용도
주로 300/500V 이하의 일반 전기공작물이나 전기 기기의 배선에 사용하는 비닐전선으로, 내열성 가소제를 첨가한 PVC로 절연한 전선입니다. 주로 감지기나 조명기구를 연결할떄 사용됩니다.
적용규격
유진테크노 표준규격
| 도체 | 절연체 두께 (㎜) |
평균완성외경 (㎜) |
최대 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁·㎞) |
시험 전압 (V/1min) |
계산 중량 (㎏/㎞) |
||
|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
등급 | 하한값 | 상한값 | |||||
| 1.5 | 1 | 0.7 | 2.6 | 3.2 | 12.1 | 0.011 | 2.0 | 20 |
| 2.5 | 1 | 0.8 | 3.2 | 3.9 | 7.41 | 0.009 | 2.0 | 32 |

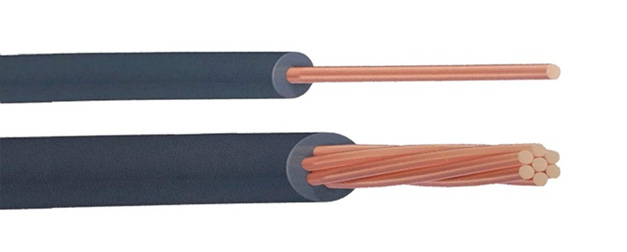

450/750V 저독성 난연폴리올레핀 절연전선 (HIFX)
450/750V Halogen Free Flame Retardant Polyolefin Insulated Wire
용도
정격전압 450/750V 이하의 옥내 고정 배선용으로 사용이되고, 일반 전기 공작물이나 전기기기의 배선에 사용하는 저독성 난연폴리올레핀으로 절연전선입니다.
적용규격
유진테크노 표준규격
| 공칭 단면적 (㎟) |
도체 등급 (㎜) |
절연체 두께 (㎜) |
완성품 바깥지름 | 도체 저항 (Ω/㎞) |
시험 전압 (V/1min) |
|
|---|---|---|---|---|---|---|
| 하한값 (㎜) |
상한값 (㎜) |
|||||
| 1.5 | 1 | 0.7 | 2.6 | 3.3 | 12.1 | 2.5 |
| 2 | 0.7 | 2.7 | 3.4 | 12.1 | 2.5 | |
| 2.5 | 1 | 0.8 | 3.2 | 4.0 | 7.41 | 2.5 |
| 2 | 0.8 | 3.3 | 4.1 | 7.41 | 2.5 | |
| 4 | 1 | 0.8 | 3.6 | 4.6 | 4.61 | 2.5 |
| 2 | 0.8 | 3.8 | 4.7 | 4.61 | 2.5 | |
| 6 | 1 | 0.8 | 4.1 | 5.2 | 3.08 | 2.5 |
| 2 | 0.8 | 4.3 | 5.4 | 3.08 | 2.5 | |
| 10 | 1 | 1.0 | 5.3 | 6.6 | 1.83 | 2.5 |
| 2 | 1.0 | 5.6 | 7.0 | 1.83 | 2.5 | |
| 16 | 2 | 1.0 | 6.4 | 8.0 | 1.15 | 2.5 |
| 25 | 2 | 1.2 | 8.1 | 10.1 | 0.727 | 2.5 |
| 35 | 2 | 1.2 | 9.0 | 11.3 | 0.524 | 2.5 |
| 50 | 2 | 1.4 | 10.6 | 13.2 | 0.387 | 2.5 |
| 70 | 2 | 1.4 | 12.1 | 15.1 | 0.268 | 2.5 |
| 95 | 2 | 1.6 | 14.1 | 17.6 | 0.193 | 2.5 |
| 120 | 2 | 1.6 | 15.6 | 19.4 | 0.153 | 2.5 |
| 150 | 2 | 1.8 | 17.3 | 21.6 | 0.124 | 2.5 |
| 185 | 2 | 2.0 | 19.3 | 24.1 | 0.0991 | 2.5 |
| 240 | 2 | 2.2 | 22.0 | 27.5 | 0.0754 | 2.5 |
| 300 | 2 | 2.4 | 24.5 | 30.6 | 0.0601 | 2.5 |

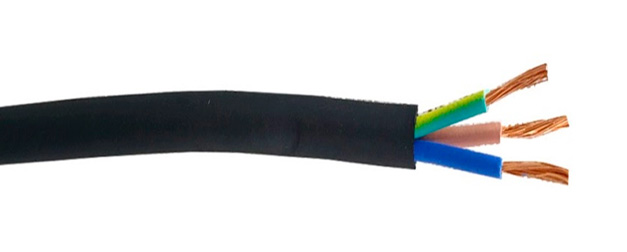

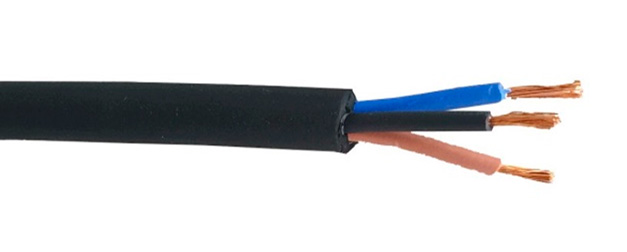

300/500V 범용 클로로프렌, 합성고무시스 코드 (IEC 57)
60245 KS IEC 57 / VDE
용도
AC 300/500V 이하 가정용 또는 휴대용 전기기기 등의 전원 공급을 위한 2~5 코어의 유연한 고무 케이블로 영하의 온도에서 유연성을 유지합니다. 주로 가정이나 사무용으로 사용됩니다.
적용규격
유진테크노 표준규격
| 선심수 (No.) |
도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성 외경 (㎜) |
도체 저항 | 절연 저항 (㏁·㎞) |
계산 중량 (㎏/㎞) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
최대 소선 지름 (㎜) |
바깥 지름 (㎜) |
도금 안한 것 (Ω/㎞) |
도금 한 것 (Ω/㎞) |
||||||
| 2 | 0.75 | 0.21 | 1.1 | 0.6 | 0.8 | 6.5 | 26.0 | 26.7 | 400 | 60 |
| 1.0 | 0.21 | 1.3 | 0.6 | 0.9 | 7.0 | 19.5 | 20.0 | 400 | 70 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.0 | 8.5 | 13.3 | 13.7 | 400 | 110 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.1 | 10.0 | 7.98 | 8.21 | 400 | 150 | |
| 3 | 0.75 | 0.21 | 1.1 | 0.6 | 0.9 | 7.0 | 26.0 | 26.7 | 400 | 70 |
| 1.0 | 0.21 | 1.3 | 0.6 | 0.9 | 7.5 | 19.5 | 20.0 | 400 | 90 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.0 | 9.0 | 13.3 | 13.7 | 400 | 160 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.1 | 11.0 | 7.98 | 8.21 | 400 | 190 | |
| 4 | 0.75 | 0.21 | 1.1 | 0.6 | 0.9 | 7.5 | 26.0 | 26.7 | 400 | 90 |
| 1.0 | 0.21 | 1.3 | 0.6 | 1.0 | 8.0 | 19.5 | 20.0 | 400 | 110 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.1 | 10.0 | 13.3 | 13.7 | 400 | 160 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.2 | 12.0 | 7.98 | 8.21 | 400 | 230 | |
| 5 | 0.75 | 0.21 | 1.1 | 0.6 | 1.0 | 9.0 | 26.0 | 26.7 | 400 | 120 |
| 1.0 | 0.21 | 1.3 | 0.6 | 1.0 | 9.5 | 19.5 | 20.0 | 400 | 140 | |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.1 | 11.5 | 13.3 | 13.7 | 400 | 200 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.3 | 13.5 | 7.98 | 8.21 | 400 | 300 | |
450/750V 경질 클로로프렌, 합성 고무시스 유연성 케이블 (IEC 66)
60245 KS IEC 66 / VDE
용도
450/750V의 정격 전압을 가진 전원 공급용 케이블로 높은 유연성을 제공합니다. 특히 영하에서도 유연성을 유지하기 때문에 냉기 및 냉동 환경의 산업 환경에서 사용하기 적합합니다. 주로 실내 및 실외에서 사용됩니다.
적용규격
유진테크노 표준규격
| 선심수 (No.) |
도체 | 절연체 두께 (㎜) |
시스 두께 (㎜) |
완성 외경 (㎜) |
도체 저항 | 계산 중량 (㎏/㎞) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 공칭 단면적 (㎟) |
최대 소선 지름 (㎜) |
바깥 지름 (㎜) |
도금 안한 것 (Ω/㎞) |
도금 한 것 (Ω/㎞) |
|||||
| 2 | 1.0 | 0.21 | 1.3 | 0.8 | 1.3 | 8.5 | 19.5 | 20.0 | 100 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.5 | 9.5 | 13.3 | 13.7 | 130 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.7 | 11.5 | 7.98 | 8.21 | 180 | |
| 3 | 1.0 | 0.21 | 1.3 | 0.8 | 1.4 | 9.5 | 19.5 | 20.0 | 120 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.6 | 10.5 | 13.3 | 13.7 | 150 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.8 | 12.5 | 7.98 | 8.21 | 220 | |
| 4 | 1.0 | 0.21 | 1.3 | 0.8 | 1.5 | 10.5 | 19.5 | 20.0 | 150 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.7 | 11.5 | 13.3 | 13.7 | 190 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 1.9 | 13.5 | 7.98 | 8.21 | 270 | |
| 5 | 1.0 | 0.21 | 1.3 | 0.8 | 1.6 | 12.0 | 19.5 | 20.0 | 200 |
| 1.5 | 0.26 | 1.6 | 0.8 | 1.8 | 13.0 | 13.3 | 13.7 | 240 | |
| 2.5 | 0.26 | 2.1 | 0.9 | 2.0 | 15.0 | 7.98 | 8.21 | 350 | |

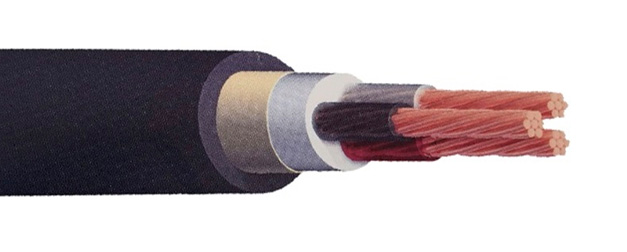

0.6/1㎸ 가교 폴리에틸렌 절연 비닐시스케이블 (CV)
0.6/1㎸ XLPE Insulated Power Cable
용도
0.6/1㎸의 전력회로에 사용하며 전기적, 물리적, 화학적 특성이 우수한 케이블로서 우리 생활에 매우 폭넓게 보급이 되어있습니다. 주로 주택 및 상업 시설, 공장 시설 등에서 사용합니다.
적용규격
유진테크노 표준규격
2개연 Duplex (DV-2R) KS C : 3315
| 공칭 단면적 (㎟) |
소선수/소선 지름 (No./㎜) |
바깥 지름 (㎜) |
절연체 두께 (㎜) |
시스 두께 (㎜) |
완성 외경 (㎜) |
도체 저항 (Ω/㎞) |
시험 전압 (㎸/1min) |
계산 중량 (㎏/㎞) |
표준 길이 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 1.5 | 7/0.53 | 1.59 | 0.7 | 1.4 | 6.3 | 12.1 | 3.5 | 60 | 300 |
| 2.5 | 7/0.67 | 2.01 | 0.7 | 1.4 | 6.7 | 7.41 | 3.5 | 75 | 300 |
| 4 | 7/0.85 | 2.55 | 0.7 | 1.4 | 7.2 | 4.61 | 3.5 | 75 | 300 |
| 6 | 7/1.04 | 3.12 | 0.7 | 1.4 | 7.8 | 3.08 | 3.5 | 115 | 300 |
| 10 | 7/1.35 | 4.05 | 0.7 | 1.4 | 9.4 | 1.83 | 3.5 | 160 | 300 |
| 16 | C.C | 4.7 | 0.7 | 1.4 | 10 | 1.15 | 3.5 | 220 | 300 |
| 25 | C.C | 5.9 | 0.9 | 1.4 | 12 | 0.727 | 3.5 | 320 | 300 |
| 35 | C.C | 6.9 | 0.9 | 1.4 | 13 | 0.524 | 3.5 | 420 | 300 |
| 50 | C.C | 8.1 | 1.0 | 1.4 | 14.5 | 0.387 | 3.5 | 565 | 300 |
| 70 | C.C | 9.8 | 1.1 | 1.4 | 16 | 0.268 | 3.5 | 750 | 300 |
| 95 | C.C | 11.4 | 1.1 | 1.5 | 18.5 | 0.193 | 3.5 | 1005 | 300 |
| 120 | C.C | 12.9 | 1.2 | 1.5 | 20 | 0.153 | 3.5 | 1260 | 300 |
| 150 | C.C | 14.4 | 1.4 | 1.6 | 22 | 0.124 | 3.5 | 1560 | 300 |
| 185 | C.C | 15.9 | 1.6 | 1.6 | 24 | 0.091 | 3.5 | 1935 | 200 |
| 240 | C.C | 18.3 | 1.7 | 1.7 | 27 | 0.0754 | 3.5 | 2455 | 200 |
| 300 | C.C | 20.5 | 1.8 | 1.8 | 30 | 0.0601 | 3.5 | 3065 | 200 |
| 400 | C.C | 23.2 | 2.0 | 1.9 | 34 | 0.0470 | 3.5 | 3995 | 150 |
| 500 | C.C | 26.4 | 2.2 | 2.0 | 37 | 0.0366 | 3.5 | 4840 | 150 |
| 630 | C.C | 30.2 | 2.4 | 2.2 | 42 | 0.283 | 3.5 | 6540 | 150 |

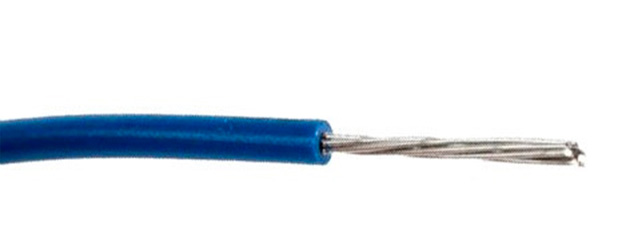

비닐 절연 전선 (UL Style No. 1007)
PVC Insulated Wire
용도
전기, 전자 기기의 내부 배선용으로 사용됩니다.
적용규격
유진테크노 표준규격
| 도체 | 절연체 | 최소 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁/㎞) |
내전압 (V/1min) |
조장 (m) |
|||
|---|---|---|---|---|---|---|---|---|
| 규격 | 구성 (No./㎜) |
외경 (㎜) |
두께 (㎜) |
외경 (㎜) |
||||
| 30 | 7/0.102 | 0.31 | 0.42 | 1.14 | 381.0 | 10 | 2000 | 2000(610) |
| 28 | 7/0.127 | 0.38 | 0.42 | 1.21 | 239.0 | 10 | 2000 | 2000(610) |
| 26 | 7/0.160 | 0.48 | 0.42 | 1.32 | 150.0 | 10 | 2000 | 2000(610) |
| 24 | 11/0.160 | 0.61 | 0.42 | 1.45 | 94.2 | 10 | 2000 | 2000(610) |
| 22 | 17/0.160 | 0.76 | 0.42 | 1.60 | 59.4 | 10 | 2000 | 2000(610) |
| 20 | 26/0.160 | 0.95 | 0.42 | 1.78 | 36.7 | 10 | 2000 | 2000(610) |
| 18 | 41/0.160 | 1.17 | 0.42 | 2.04 | 23.2 | 10 | 2000 | 2000(610) |
| 16 | 26/0.254 | 1.49 | 0.42 | 2.38 | 14.6 | 10 | 2000 | 2000(610) |

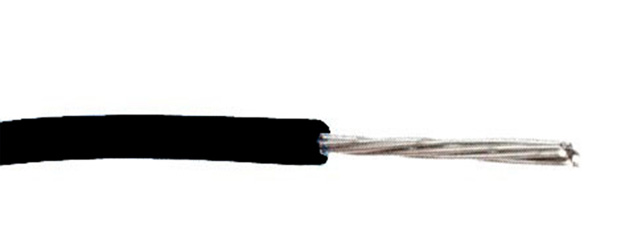

비닐 절연 전선 (UL Style No. 1015)
PVC Insulated Wire
용도
전기, 전자 기기의 내부 배선용으로 사용됩니다.
적용규격
유진테크노 표준규격
| 도체 | 절연체 | 최소 도체 저항 (Ω/㎞) |
최소 절연 저항 (㏁/㎞) |
내전압 (V/1min) |
조장 (m) |
|||
|---|---|---|---|---|---|---|---|---|
| 규격 | 구성 (No./㎜) |
외경 (㎜) |
두께 (㎜) |
외경 (㎜) |
||||
| 26 | 7/0.160 | 0.48 | 0.83 | 2.11 | 150.00 | 15 | 2000 | 2000(610) |
| 24 | 11/0.160 | 0.61 | 0.83 | 2.23 | 94.20 | 15 | 2000 | 2000(610) |
| 22 | 17/0.160 | 0.76 | 0.83 | 2.40 | 59.40 | 15 | 2000 | 2000(610) |
| 20 | 26/0.160 | 0.95 | 0.83 | 2.60 | 36.70 | 15 | 2000 | 2000(610) |
| 18 | 41/0.160 | 1.17 | 0.83 | 2.80 | 23.20 | 15 | 2000 | 2000(610) |
| 16 | 26/0.254 | 1.49 | 0.83 | 3.13 | 14.60 | 15 | 2000 | 2000(610) |
| 14 | 41/0.254 | 1.88 | 0.83 | 3.52 | 8.96 | 15 | 2000 | 2000(610) |
| 12 | 65/0.254 | 2.36 | 0.83 | 4.10 | 5.64 | 15 | 2000 | 2000(610) |
| 10 | 66/0.320 | 3.00 | 0.83 | 4.94 | 3.55 | 15 | 2000 | 2000(610) |
COPYRIGHT YUJIN TECHNO. ALL RIGHS RESERVED.
